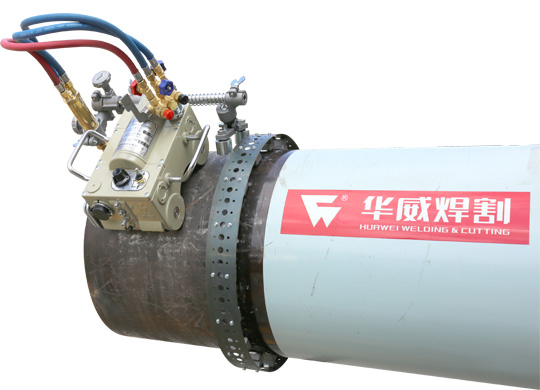

CG2-11 磁力管道切割機

“CG2-11”型管道切割機因其操作方便，切割管子直徑范圍廣對直徑大于108毫米的鋼管都可以加工。特別適合用于石油，化工，造船，電力，機械，建筑安裝等廠礦企業對無縫鋼管的切割和坡口。該機器是一種較為先進的割管切割機，設計上使該機器結構緊湊，重量輕，且可連續工作。

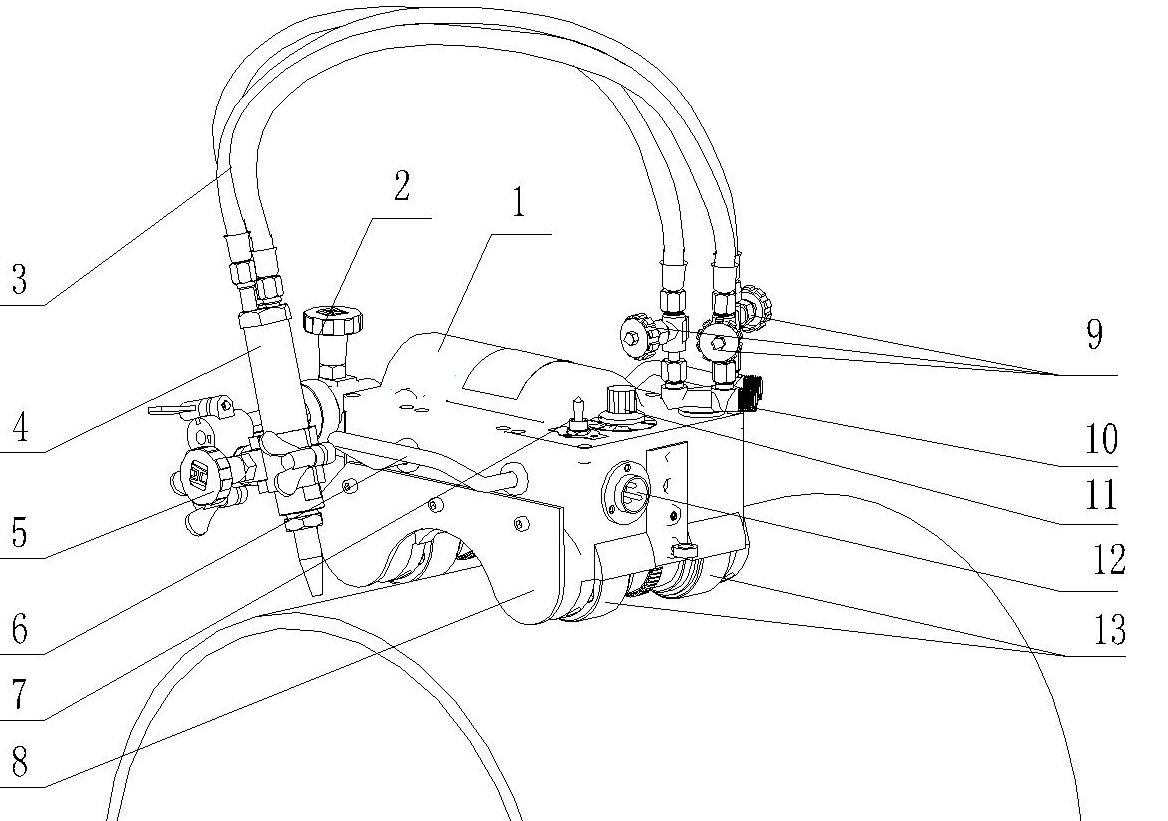

1.主體部件

2.橫向進給手輪:可調節割炬水平位置

3.輸送氣體的軟管: 在氣體分配器和割炬之間

連接，三條氣管分別用于燃氣；預熱氧；切

割氧。

4.割炬

5.割炬調節手輪

6.把手

7.倒順開關: 改變機器的運行方向，中間為停止位置

8．隔熱板：阻礙因切割所產生的熱量向機器內部擴散

9.二通閥: 調節氣體流量的大小。

10.氣體分配器:

11．速度控制旋扭: 沿“10”方向旋轉該鈕可使裝置移動加快, 沿“0”方向則使移動減。

12．連接線插座

13．磁滾輪: 兩組磁性滾輪可使機器沿管壁平穩爬行

技術規格

重量	14.5kg
主機外形尺寸	305X310X180 mm
電源電壓	220V 50Hz
切割速度	50-750 mm/min
切割厚度	6-50mm
坡口角度	0°- 45°
切割管子范圍	￠＞108mm(無縫管均可)
切割精度	機器在管子上爬行一周,其周長一米復圓偏差小于0.5mm, 切割與坡口表面光潔度可達到
磁性輪的吸附力	50公斤以上
行車的沖動量	機器在鋼管上爬行下坡時小于0.5mm
馬達	采用70SZ08直流伺服電動機,轉速6000n/min,68W

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
