CO2 焊接自動小車廣泛用于船舶、橋梁、機車、鋼結構、石油化工等行業，適合多種結構的焊接，如：加強筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要優點有：減少勞動強度，改善作業環境。 提高工作效率，是手工焊的1.5倍。避免人為因素所造成的焊縫質量不良，一般的手工操作的不良率在20％左右，而采用自動焊接小車沒有產生焊接不良率, 因此其綜合效益，比手工焊提高近200％。自動化程度高，確保焊接質量的穩定性。非熟練的技術工人也能快速掌握。HK-6W擺動式自動焊接小車是在標準角焊機的基礎上，為獲得較大的焊縫尺寸并且一次成型而開發出來的帶擺動器的焊接小車。它兼有標準角焊機簡單輕便的特點，又能進一步提高焊接效率。

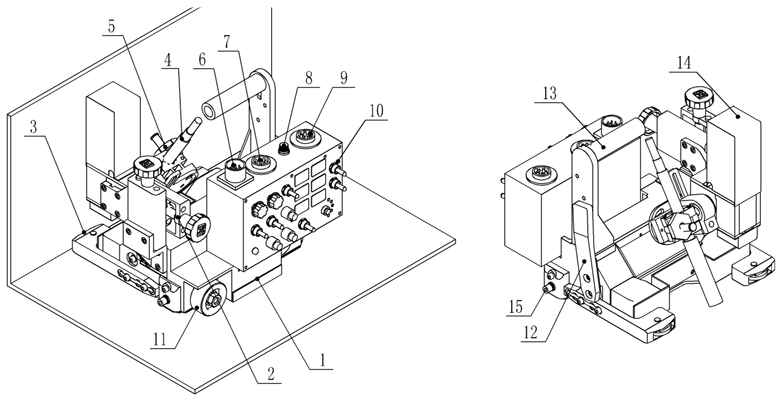

HK-6W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、磁控手柄，控制箱等部件組成。
1） 小車本體部分：是整臺機器的骨架，是其它部分的載體。
2）X-Y滑塊：是調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。
3） 導向輪：沿著母材面滾動，引導準確焊接部位的裝置。
4） 焊槍：直槍或彎槍，用戶選購。
5） 焊槍夾持器：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。
6） 擺動電機電源插座。
7） 行走電機電源插座。
8） 保險。
9） 外接電源插座。
10） 控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”
11） 驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。
12） 磁控手柄：方便小車的安裝和移動，安裝有永久磁鐵，避免小車脫離焊接線的現象
13） 手提手柄。
14） 焊槍擺動器：帶動焊槍進行擺動模式的焊接。
15）感應停止開關：焊接到工件末端時被觸動后小車自動停止工作。
主要技術參數
|
1.外形尺寸 |
430×280×290 mm |
|
|
2.機器重量 |
12Kg（包括擺動器） |
|
|
3.輸入電壓 |
AC220V 50HZ |
|
|
4.擺動電機 |
DC24V |
|
|
5.驅動方式 |
橡膠輪四輪驅動 |
|
|
6.焊接速度 |
150～1900mm/min |
|
|
7.焊槍調 整范圍 |
上下 |
40mm |
|
前后 |
40mm |
|
|
作業角 |
±45° |
|
|
進行角 |
10° |
|
|
8.擺動參數 |
左右停留時間 |
0～2.5S |
|
偏移距離設置 |
0～±8° |
|
|
擺動速度 |
0～100 |
|
|
擺動角度 |
±15° |
|
|
9.擺動模式選擇 |
|
|
焊接參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
1）U＝14+0.051 2）300A以下時U=0.041+16±1.50 3）300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
200A以下時 H=10～15mm 200～350A時 H＝15～20mm 350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
|
1.主機 |
1臺 |
|
2.電源線（220V/16M） |
1根 |
|
3.保險絲（220V/2A） |
2只 |
|
4.內六角扳手 |
1套 |
|
5.連接轉換線（500mm） |
1根 |
|
6.說明書，合格證 |
各1份 |
